百分表和千分表的区别与使用注意事项

来源：首丰仪器 发布日期：2021-08-19

百分表：百分表是利用精密齿条齿轮机构制成的表式通用长度测量工具。通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。

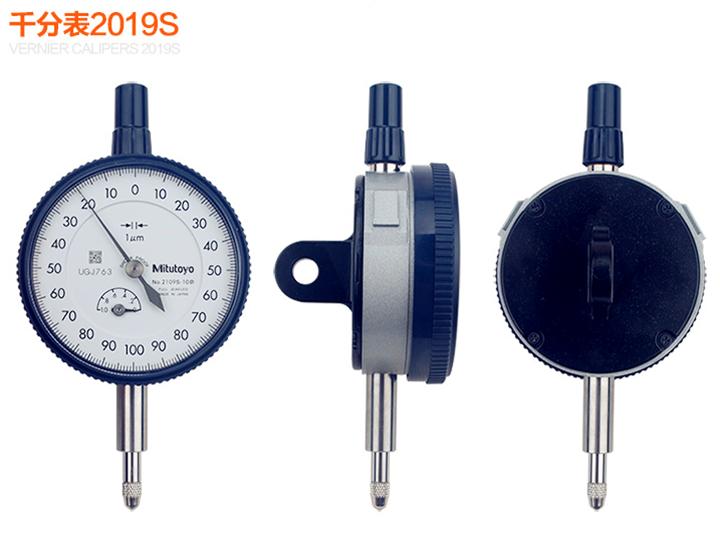

千分表：千分表是通过齿轮或杠杆将一般的直线位移（直线运动）转换成指针的旋转运动，然后在刻度盘上进行读数的长度测量仪器。千分表是精密测量中用途很广的指示式量具。它属于比较量具，只能测量出相对的数值，不能测出绝对数值。主要用来检查工件的形状和位置误差。 （如圆度、平面度、垂直度、圆跳动等），也常用于工件的精密找正。从千分表的分度值来分，有0.01mm，0.005mm，0.002mml及0.001mm几种。分度值为0.001mm的数量较多，因此称这种千分表为百分表。其它为千分表。 从千分表的传动原理，分为齿舱传动、杠杆齿轮传动及杠杆螺杆传动等几种。由于千分表的读数精度比百分表高，所以百分表适用于尺寸精度为IT6～IT8级零件的校正和检验；千分表则适用于尺寸精度为IT5～IT7级零件的校正和检验。
百分表和千分表按其制造精度，可分为0、1和2级三种，0级精度较高。使用时，应按照零件的形状和精度要求，选用合适的百分表或千分表的精度等级和测量范围。


使用百分表和千分表时，必须注意以下几点；
1、使用前，应检查测量杆活动的灵活性。即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有任何轧卡现象，且每次放松后，指针能回复到原来的刻度位置。
2、使用百分表或千分表时，必须把它固定在可靠的夹持架上（如固定在万能表架或磁性表座上，夹持架要安放平稳，免使测量结果不准确或摔坏百分表。用夹持百分表的套筒来固定百分表时，夹紧力不要过大，以免因套筒变形而使测量杆活动不灵活。
3、用百分表或千分表测量零件时，测量杆必须垂直于被测量表面。即使测量杆的轴线与被测量尺寸的方向一致，否则将使测量杆活动不灵活或使测量结果不准确。
4、测量时，不要使测量杆的行程超过它的测量范围；不要使测量头突然撞在零件上；不要使百分表和千分表受到剧烈的振动和撞击，亦不要把零件强迫推入测量头下，免得损坏百分表和千分表的机件而失去精度。因此，用百分表测量表面粗糙或有显著凹凸不平的零件是错误的。
5、用百分表校正或测量零件时，应当使测量杆有相对的初始测力。即在测量头与零件表面接触时，测量杆应有0.3～1mm的压缩量（千分表可小一点，有0.1mm即可），使指针转过半圈左右，然后转动表圈，使表盘的零位刻线对准指针。轻轻地拉动手提测量杆的圆头，拉起和放松几次，检查指针所指的零位有无改变。当指针的零位稳定后，再开始测量或校正零件的工作。如果是校正零件，此时开始改变零件的相对位置，读出指针的偏摆值，就是零件安装的偏差数值。
6、检查工件平整度或平行度时，将工件放在平台上，使测量头与工件表面接触，调整指针使摆动，然后把刻度盘零位对准指针，跟着慢慢地移动表座或工件，当指针顺时针摆动时，说明了工件偏高，反时针摆动，则说明了工件偏低了。
7、在使用百分表和千分表的过程中，要严格防止水、油和灰尘渗入表内，测量杆上也不要加油，免得粘有灰尘的油污进入表内，影响表的灵活性。
8、百分表和千分表不使用时，应使测量杆处于自由状态，免使表内的弹簧失效。如内径百分表上的百分表，不使用时，应拆下来保存。
